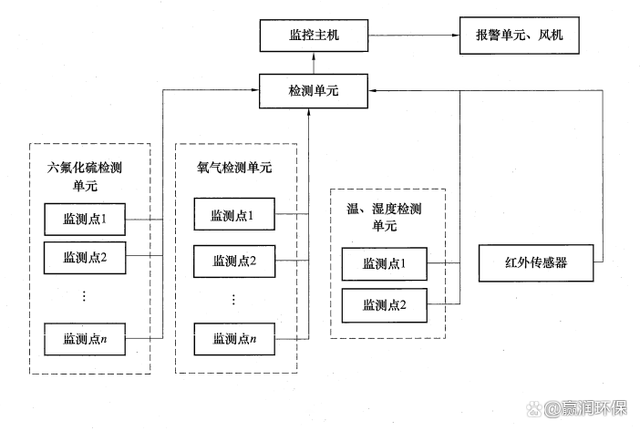

gis變電站氣體監測設備主要用于110KV及以上變電站的GIS室，gis氣體檢測儀實時監測SF6氣體泄漏和空氣中的含氧量。gis氣體在線檢測技術方案主要由監控主機、采樣分析綜合模塊、風機控制器、探測器和輔助功能模塊組成。該系統結構更加緊湊，安裝簡單，適用于面積較小的場合，節省投資成本。 GIS的全稱是氣體絕緣開關設備。它是由斷路器、母線、隔離開關、電壓互感器、電流互感器、避雷器、套管、接地刀等部件組成的高壓配電裝置。GIS采用絕緣和滅弧性能優異的SF6氣體作為絕緣和滅弧介質，將所有高壓電氣元件密封在接地的金屬筒內。

在電力行業，GIS是指六氟化硫封閉組合電器，國際上稱為“氣體絕緣開關設備”(簡稱GIS)。它將變電站中除變壓器以外的一次設備有機地結合起來，包括斷路器、隔離開關、接地開關、電壓互感器、電流互感器、避雷器、母線、電纜終端、進出套管等。通過優化設計成為一個整體。

SF6是一種誕生于法國的合成惰性氣體。純SF6氣體無色、無味、無嗅、不可燃，在室溫下化學性質穩定，是一種惰性氣體。氣體的密度是空氣的5.1倍。SF6氣體在壓力為0.29Mpa時，絕緣強度與變壓器油相當，滅弧能力是空氣的100倍。SF6氣體是目前應用最廣泛的電氣絕緣氣體。

如贏潤集團研發生產的ERUN-PG51S2固定式二合一氣體檢測報警器，可在線連續監測電力行業GIS設備高壓開關內和發電機組附近空氣環境中SF6、O2氣體的濃度和泄漏情況，并在超標時發出聲光報警。RS485或4-20mA信號傳輸?shù)街醒肟刂剖遥?qū)動排氣扇電磁閥設備。

sf6六氟化硫氣體泄漏監測系統技術參數：
產品型號：ERUN-PG51系列
檢測氣體：六氟化硫SF6、氧氣O2
范圍精度：

檢測精度：≤±2%F.S（更高精度可訂制）
檢測方式：擴散式，可選泵吸式
顯示方式：2.5寸高清彩屏
安裝方式：管道式、壁掛式
報警方式：聲音+閃光+顯示屏、關閉報警可選
報警數值：

通訊方式：總線制RS485（RTU）、分線制4-20mA、無線傳輸可選
響應時間：T90≤20秒
絕緣性能：外殼與電源間＞10MΩ
防護形式：IP66級防水防塵
抗電強度：外殼與電源間大于2000V
防爆形式：隔爆型，Ex d ⅡC T6 Gb級防爆

運行中SF6氣微量泄漏的檢查與處理
在日常巡視檢查維護中，如發現儀表異常、儀表壓力下降、有刺激性氣味或自身不適，應立即向值班負責人匯報，在確保人身安全的前提下，按以下步驟檢查處理。
1.根據壓力表和氣路系統確認漏氣室。
2.鑒定壓力表的可靠性，檢查壓力表閥門是否全開。
3.通過檢漏確認有輕微泄漏。一方面匯報調度；另一方面，加強監控，增加抄表次數。
4.查找泄漏部位(由維修人員實施)。 以上就是關于gis變電站氣體監測設備的相關介紹，根據國家相關標準和gis氣體在線檢測技術方案的要求，客戶在GIS室內安裝使用gis氣體檢測儀時，應當將探測器安裝在距離可能會發生sf6泄漏的設備或管道水平距離5米之內，且垂直安裝位置應同時滿足在可能發生泄漏位置下方2米之內，以及室內作業人員面部平均高度之內，以使GIS氣體探測報警器能夠同時應對SF6和O2氣體的檢測需求。
